Assault Tank T14
штурмовой танк Т14

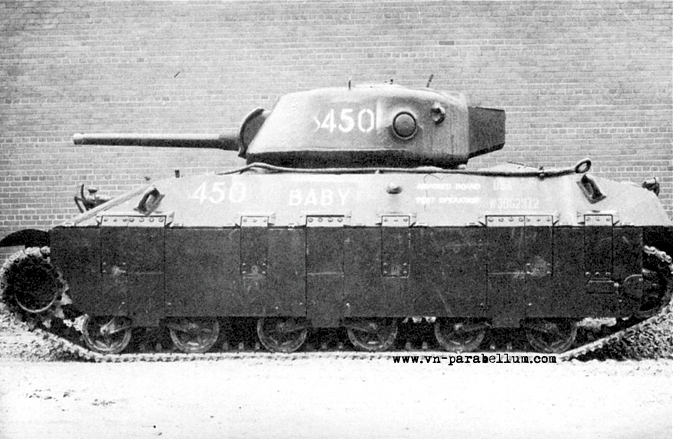

штурмовой танк Т14. Assault Tank T14 фото
Штурмовой танк Т14
Assault Tank T14

30 мара 1942 состоялось совместное заседание представителей начальника Артиллерийского Департамента, Абердинского полигона и Британской Танковой Миссии. Обсуждался вопрос штурмового танка с достаточной бронезащитой. Британцы проявили острую заинтересованность в такой машине. Тем не менее Танковые Войска США на то время не видели в штурмовом танке особой необходимости для себя лично. В итоге приняли решение, что США и Англия разработают и соберут по два прототипа штурмового танка. Британская машина должна была основываться на английском танке Mark VIII Cruiser, а американская машина на базе М4. Затем стороны поменяются машинами и подвергнут их испытаниям. В мае 1942 Артиллерийский Комитет подготовил детальные тактико-технические характеристики к будущей машине, дав ей название штурмовой танк Т14. Абердинскому полигону поручили разработать предварительные чертежи и собрать деревянный макет танка. К тому времени британцы заявили, что нуждаются в 8500 штурмовых танках.

В июне 1941 сотрудники Абердинского полигона подготовили предварительные чертежи и American Locomotive Company поручили доработать дизайн и изготовить две пилотные машины. Оба пилота изготовили из сварной брони, но проектом предусматривалось так же возможность литья. Первоначально предусматривалось использовать двигатель Ford GAZ V-8, но учесть, что в будущем он может быть заменён на Ford V-12, когда новый двигатель будет готов. Силовая передача осталась от танка М4 за исключением передаточного числа, которое увеличили с 2.84:1 до 3.57:1. Изначально предусматривалась подвеска с листовыми пружинами, однако, в силу производственных возможностей остановились на горизонтальных спиральных пружинах с траками шириной 65.405 см от тяжёлого танка М6. НА гусеницу приходилось три тележки, однако в отличие от первоначального предложения сотрудников из Абердина, все катки были диаметром 45.72 см. Подвеска защищалась бронеюбкой толщиной 1.27см, что в сумме с нижней 6.35см бортовой бронёй давало эквивалент 7.62см. Верхняя часть бортов имела толщину всего 5.08см, однако под углом 30 градусов от вертикали. Лобовая броня варьировалась от 10.16см над дифференциалом и бортовыми редукторами до 5.08см под углом 60 градусов перед водителем. Корма имела толщину 5.08см. Толщина брони литой башни - 7.62см под углом 30 градусов спереди и 10.16см вертикальной брони по бортам и на корме.

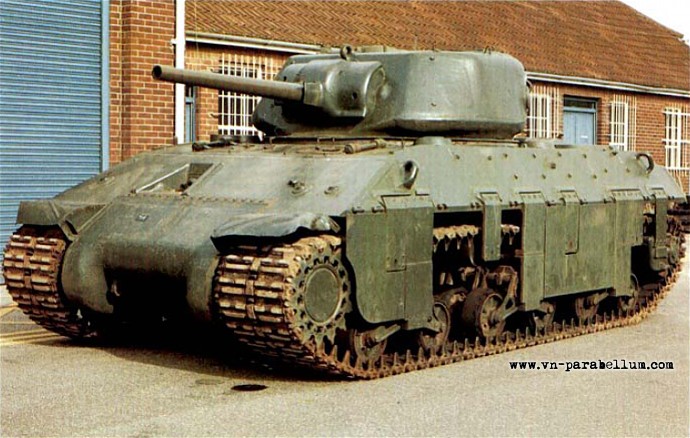

штурмовой танк Т14. Assault Tank T14 фото 2
Штурмовой танк Т14
Assault Tank T14

Т14 вооружался той же 75мм пушкой М3 на лафете М34А1, что и на танке М4. Тем не менее, в июле Абредин получил указание подготовить чертежи для установки 105мм гаубицы. Кроме этого предполагалось в будущем установка 76мм и даже 90мм пушки. Погон башни был, как и у Шермана - 175.26см. Кроме спаренного пулемёта .30 cal, устанавливался ещё зенитный пулемёт на командирской башенке. Сначала зенитный пулемёт был .50 cal, затем его заменили более слабым .30 cal, однако по мере того изменилась концепция зенитного вооружения решили вернуть .50 cal пулемёт. Курсовой пулемёт предусматривался очень мощным - .50 cal, но вместе с ним устанавливался адаптер для перехода на .30 cal. В отличие от Шермана курсовой пулемёт получил телескопический прицел. В ноябре 1942 изготовили деревянный макет боеукладки, а в апреле 1943 её конструкция была готова.

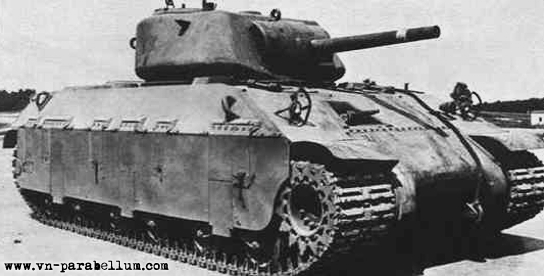

штурмовой танк Т14. Assault Tank T14 фото 2
Штурмовой танк Т14
Assault Tank T14

В июле 1943 в Абердин доставили пилотный танк №1. Через месяц туж прибыл и второй пилот. При весе около 47 тон танки развивали скорость около 24 миль в час (38.624256 км/ч). Абердинские испытания выявили необходимость во множестве усовершенствований. Обслуживание танка было затруднено плохим доступам ко многим узлам и агрегатам. Гусеницы легко слетали и трудно регулировались, частично из-за бронеюбки. Подвижность танка была признана недостаточной, поэтому Абердин рекомендовал больше не возвращаться к развитию танка Т14. В ноябре 1943 первый пилот отправили в Форт Нокс, а второй танк отправился в Британию, где он сегодня и находится в экспозиции Танкового Музея Королевского Танкового Корпуса в Бовингтонском Лагере в Дорсете.

75mm Guns M2, M3 и М6
75мм пушки М2, М3 и М6
размещение

средний танк серии М3, на лафете М1 (орудия М2 и М3);
средний танк серии М4, на лафете М34 и М34 А1 (орудие М3);
штурмовой танк Т14, на лафете М34А1 (орудие М3);
огнемётный танк Т33 и танк с фонарём подсветки цели (Searchlight Tank) Т52, на модифицированном лафете М64 (орудие М6)

длина каморы (без нарезов) 36.576 см
длина нарезной части 176.784 см (орудие М2), 244.348 см (М3 и М6)
длина каморы (до края снаряда) 32.9184 см (АРС М61), 29.21 см (НЕ М48)
длина канала орудие М2:
180.34 см (АРС М61), 184.15 см (НЕ М48);
орудие М3:
248.0818 см (АРС М61), 251.714 см (НЕ М48)
длина ствола 213.36 см, 28.5 калибра (М2); 281.0002 см, 37.5 калибра (М3 и М6)
длина отката затвора 19.685 см (орудия М2 и М3), 14.605 см (орудие М6)
длина от среза ствола до задней части затвора 233.045 см, 31.1 калибра (орудие М2)
300.6852 см, 40.1 калибра (орудие М3)
295.6052 см, 39.4 калибра (орудие М6)
дополнительная длина, с дульным тормозом и пр. нет
общая длина 233.045 см (М2), 300.6852 см (М3), 295.6052 см (М6)
диаметр канала 7.493 см
объём каморы 88.05 куб. дюймов (АРС М61), 80.57 куб.дюймов (НЕ М48)
общий вес 355.162826 кг (М2)
405.057986 кг (М3)
185.972872 кг (М6)
тип затвора Полуавтоматический. Орудие установлено так, что затвор открывается вертикально на лафете М1 и горизонтально на лафетах М34, М34А1 и М64
нарезы 24 нарезов, правосторонние, 1 оборот/25.59 калибров (наклон 7 градусов)
боеприпасы унитарные
запал ударного типа
вес всего боеприпаса APC M61 Projectile (APCBC/HE-T) 9.03556001 кг
HVAP T45 Shot (APCR-T*) 6.16885623 кг
AP M72 Shot (AP-T) 8.52753656 кг
HE M48 Shell (HE), Supercharge 8.87226676 кг
HE M48 Shell (HE), Normal 8.52753656 кг
HC B1 M89 Shell, Smoke 4.458813 кг
вес снаряда APC M61 Projectile (APCBC/HE-T) 6.78574186 кг
HVAP T45 Shot (APCR-T*) 3.81017591 кг
AP M72 Shot (AP-T) 6.32307764 кг
HE M48 Shell (HE) 6.66780784 кг
HC B1 M89 Shell, Smoke 6.61 кг
наибольшее давление пороховых газов 38.000 фунтов на квадратный дюйм
наибольшая скорострельность 20 выстрелов/мин
начальная скорость APC M61 Projectile (APCBC/HE-T)
588.264 м/с (орудие М2), 618.744 м/с (орудия М3 и М6)

HVAP T45 Shot (APCR-T*)
868.68 м/с (орудия М3 и М6)

AP M72 Shot (AP-T)
588.264 м/с (орудие М2), 618.744 м/с (орудия М3 и М6)

HE M48 Shell (HE), Supercharge
574.548 м/с (орудие М2), 603.504 м/с (орудия М3 и М6)

HE M48 Shell (HE), Normal
448.056 м/с (орудие М2), 463.296 м/с (орудия М3 и М6)

HC B1 M89 Shell, Smoke
249.936 м/с (орудие М2), 259.08 м/с (орудия М3 и М6)
дульная энергия снаряда APC M61 Projectile (APCBC/HE-T)
387 ft-tons (орудие М2), 427 ft-tons (орудие М3 и М6)

HVAP T45 Shot (APCR-T*)
473 ft-tons

AP M72 Shot (AP-T)
360 ft-tons (орудие М2), 398 ft-tons (орудие М3 и М6)

HE M48 Shell (HE), Supercharge
362 ft-tons (орудие М2), 400 ft-tons (орудие М3 и М6)

HE M48 Shell (HE), Normal
220 ft-tons (орудие М2), 235 ft-tons (орудие М3 и М6)
далность стрельбы
(не зависимо от лафета)
APC M61 Projectile (APCBC/HE-T)
12 435.84 м (орудие М2), 12 801.6 м (орудие М3 и М6)

AP M72 Shot (AP-T)
9 326.88 м (орудие М2), 9 738.36 м (орудие М3 и М6)

HE M48 Shell (HE), Supercharge
12 161.52 м (орудие М2), 12 801.6 м (орудие М3 и М6)

HE M48 Shell (HE), Normal
10 058.4 м (орудие М2), 10 424.16 м (орудие М3 и М6)

HC B1 M89 Shell, Smoke
приблизительно 1 371.6 м (орудие М2), 1 371.6 м (орудия М3 и М6)
* - только эксперименталный
бронепробиваемость 75мм пушки М3 и М6
среднего танка М3 Ли по гомогенной броне, под углом встречи 30 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
457.2 914.4 1371.6 1828.8
APC M61 Projectile (APCBC/HE-T) 618.744 66мм 60мм 55мм 50мм
AP M72 Shot (AP-T) 618.744 76мм 63мм 51мм 43мм
HVAP T45 Shot (APCR-T*) 868.68 117мм 97мм 79мм 64мм
* - только эксперименталный
бронепробиваемость 75мм пушки М3 и М6
среднего танка М3 Ли по цементированной броне, под углом встречи 30 град. от вертикали
тип снаряда начальная скорость, м/с дальность, м
457.2 914.4 1371.6 1828.8
APC M61 Projectile (APCBC/HE-T) 618.744 74мм 67мм 60мм 54мм
AP M72 Shot (AP-T) 618.744 66мм 53мм 41мм 33мм

Танковые Войска США никогда не хотели Т14 и Программа Снабжения Армии от 1 сентября 1942 даже не предусматривала его производство. Начальник Артиллерийского Департамента получил указание отменить договорённости с General American Transportation Company на ежемесячный выпуск 250 танков Т14. Тогда было решено продолжать экспериментальные работы над пилотными танками, но OCM 26038 от 14 декабря 1944 рекомендовало полностью закрыть проект Т14.

Когда танк Т14 поступил англичанам на испытания, то данная концепция танков их уже не интересовала. Такн так и остался пилотным.

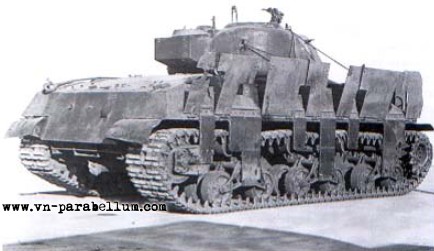

штурмовой танк Т14. Assault Tank T14 фото 2
Штурмовой танк Т14
Assault Tank T14
источники

Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004

R.P. Hunnicutt -- Sherman. A History of the American Medium Tank -- Presidio Press

David Fletcher -- The Universal Tank: British Armour in the Second World War (Pt.2) -- Stationery Office; 2nd edition (September 1996)
