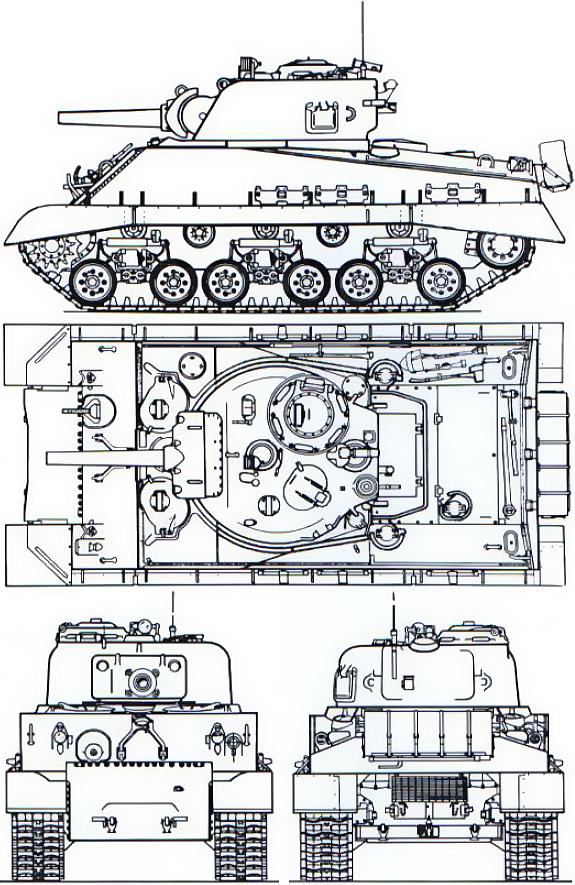

Medium Tank M4(105mm) Horizontal Volute Spring Suspension Sherman (Sherman IBY)
Средний танк М4 (105мм) Шерман с горизонтальными спиральными пружинами подвески

M4(105mm) HVSS Sherman (Sherman IBY)
M4(105mm) HVSS Sherman (Sherman IBY)
тип средний танк высота 274 см (с командирской башенкой)
вес 32.820 кг с гусеницами Т66 ширина 300 см (без закрылков)
радио SCR508/528/538 длина без орудия 589 см
погон башни 175 см вылет орудия 0 см
экипаж 5 человек:
командир - в башне справа сзади
наводчик - в башне справа впереди
заряжающий - в башне слсева сзади
водитель - в корпусе впереди слева
помощник водителя - в корпусе впереди справа
вооружение 105 мм гаубица M4 пулемёт .50cal M2HB пулемёт .30cal M1919A4 пулемёт .30cal M1919A4
размещение
M52 в башне станок ПВО спаренный курсовой в шаровой установке, справа
боекомплект 66 выстрелов 600 патронов 4000 патронов
элевация +35° -10°
ручная
ручная +35° -10°
ручная
+20° -10°
ручная
траверс 360° ручной 360° ручной 360° ручной +20° влево, 25° вправо,
ручной
скорость траверса 24° в секунду
(15 сек - оборот)
~ 24° в секунду
(15 сек - оборот)
~
прицелы M55, M38 ? ~ ?
Высота линии огня 224 см ? 224 см ~
тип гусеницы T66 - сталь
T80 - резина и сталь
T84 - резина
ширина гусеницы T66 - 58 см
T80 - 58 см
T84 - 58 см
шаг гусеницы T66 - 15 см
T80 - 15 см
T84 - 15 см
звеньев в гусенице T66 - 79
T80 - 79
длина опорной поверхности гусеницы Т66 - 384 см
T80 - 384 см
T84 - 373 см
брод 100 см
давление на грунт 0.681 кг/см2 стена 61 см
клиренс 43 см ров 230 см
радиус разворота 19 м градиент 30°
двигатель

Continental R974 C4, R 9 цилиндров, 4-х тактный, 15,9 л3

запас топлива 622 л
мощность норма: 400 л.с. @ 2400 об/мин
максимум: 460 л.с. @ 2400 об/мин
коробка передач 5 передних
1 задняя
топливо бензин автономность по дороге ~161 км
расход топлива, шоссе 327 л / 100 км автономность по просёлку ?
расход топлива, просёлок ? скоросто по дороге 34 км/ч (39 км/ч - экстренная)
удельная мощность нормальная: 12.1 л.с./тонну
максимальная: 14 л.с./тонну
скорость по просёлку

?

броня лоб борт корма верх низ
корпус

51-108 мм > 34-90°

38 мм > 90°

38 мм > 80° - 25 мм > 0°
(впереди)
13 мм > 0°
(сзади)
надстройка 64 мм > 43° - - 19 мм > 0-7° -
башня 76 мм > 60° 51 мм > 85-90° 25 мм > 90° 25 мм > 0° -
маска 91 мм > 90°
тип брони корпус - катанная и литая гомогенная
башня - литая гомогенная
соединение сварка
время выпуска сентябрь 1944 - март 1945 количеситво 841
производители Detroit Tank Arsenal
M4(105) HVSS Sherman поставлялись Америкой по ленд-лизу в Англию. M4(105) HVSS Sherman англичане называли Sherman IBY.
