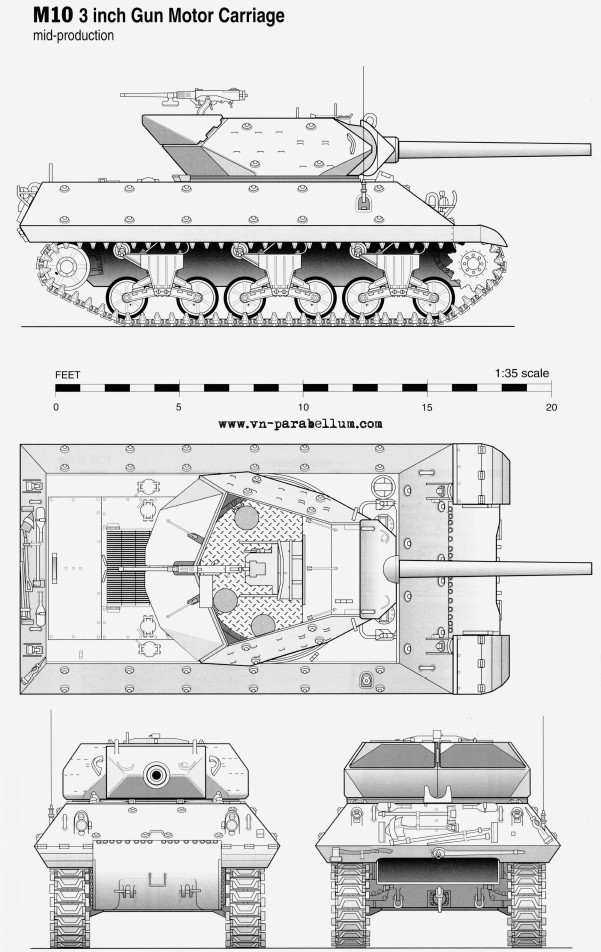

3 inch Gun Motor Carriage M10
3-х дюймовый истребитель танков М10
M10 GMC
истбитель танков М10
истбитель танков М10
| тип | истребитель танков | высота | 290 см (с зенитным пулемётом) |
| вес | 29.600 кг | ширина | 305 см |
| радио | SCR508/528/538 | длина без орудия | 597,2 см |
| погон башни | 175 см | вылет орудия | 85,6 см |
| экипаж | 5 человек: командир - в башне справа сзади наводчик - в башне справа впереди заряжающий - в башне слева, сзади водитель - в корпусе впереди слева помощник водителя - в корпусе впереди справа |
колея | 211 см |
| вооружение | 3" Gun M7 | пулемёт .50cal M2HB |
| размещение |
M5 в башне | станок ПВО |
| боекомплект | 54 выстрела (6 готовых) |
1000 патронов |
| элевация | +30° -10° ручная |
ручная |
| траверс | 360° гидравлический
и ручной |
360° ручной |
| прицелы | ? | ~ |
| высота линии огня | 211 см | ~ |
| тип гусеницы | T48 - резина T49 - сталь T51 - резина T54E1 - сталь |
ширина гусеницы | T48 - 42,06
см |
| шаг гусеницы | T48 - 15 см T49 - 15 см T51 - 15 см T54E1 - 15 см |
звеньев в гусенице | T48 - 79 T49 - 79 T51 - 79 T54E1 - 79 |
| длина контакта гусеницы с грунтом | T48 - 373
см T49 - 373 см T51 - 373 см T54E1 - 373 см |
брод | 91 см |
| давление на грунт | 0,941 кг/см2 | стена | 61 см |
| клиренс | 43 см | ров | 230 см |
| радиус разворота | 19 м | градиент | 30° |
| двигатель | General Motors 6046; 2 мотора, 12 цилиндров (по 6 в каждом моторе), 2-х тактный |
запас топлива | 625 л (165 галлона) |
| мощность | норма: 375
л.с. @ 2100 об/мин (188 на двигатель) максимум: 410 л.с. @ 2900 об/мин (205 на двигатель) |
коробка передач | 5 передних 1 задняя |
| топливо | дизель | автономность по дороге | ~320 км |
| расход топлива, шоссе | 1.95 л / 1 км | автономность по просёлку | ? |
| расход топлива, просёлок | ? | скоросто по дороге | 48 км/ч |
| удельная мощность | нормальная: 12,6 л.с./тонну максимальная: 13,8 л.с./тонну |
скорость по просёлку | 40 км/ч |
| броня | лоб | борт | корма | верх | низ |
| корпус | 51 мм > 90°-34° | 25 мм > 90° |
25 мм > 90° | - | 13 мм > 0° |
| надстройка | 38 мм > 35° | 19 мм > 52° | 19 мм > 52° | 19 мм >
0° (спереди) 9,53 мм > 0° (сзади) |
- |
| башня | 57,2 мм > 45° | 25 мм > 75° | 25 мм > 90° | открытый, частично 19 мм > 0° |
- |
| маска | 57,2 мм > 45° | ||||
| тип брони | катанная и литая гомогенная | соединение | сварка | ||
| время выпуска | сентябрь 1942 - декабрь 1943 | количеситво | 4993 |
| производители | Fisher Tank Division | ||
навигация по теме
источники
Peter Chamberlen and Chris Ellis -- British and American Tanks of World War Two -- Silverdale Books, 2004
Jim Mesko -- U.S. Tank Destriyers in action -- Squadron/Signal publications. Armor Number 36
TM 9-1901
George Bradford -- American Armored Fighting Vehicles -- Stackpole Books, 2007
