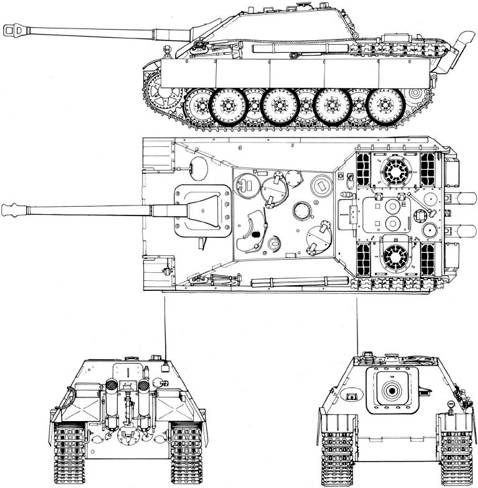

Jagdpanther
Sturmgeschuetz Panther fuer 88mm StuK 43 (Sd.Kfz.172)
и
Panzerjaeger Panther fuer 8.8cm Pak 43/3
или
Pak 43/4 (Sf) (Sd. Kfz.173)
| тип | тяжёлый истребитель танков | высота | 272 см |
| вес | 45.500 кг | ширина | 327см / 342 см (с фальшбортами) |
| радио | SCR508/528/538 | длина без орудия | 687 см |
| экипаж | 5 человек: командир - в рубке слева спереди; наводчик - в рубке спереди; заряжающий - в рубке справа; водитель - в рубке слева впереди; радист - в рубке справа впереди |
вылет орудия | 300 см |
| колея | 261 см |
| вооружение | 8.8cm Pak 43/3 или 43/4 L/71 | 7.92mm MG34 |
| размещение |
лоб рубки | курсовой |
| боекомплект | 57 выстрелов | 600 патронов |
| элевация | +14° -8° ручная |
+14° -10° ручной |
| траверс | 11° влево и 11° вправо, ручной | 5° влево и 5° вправо, ручной |
| прицелы | SflZF5 | ? |
| высота линии огня | 196 см | ? |
| тип гусеницы | Kgs 64/660/150 - сталь | ширина гусеницы | 66 см |
| шаг гусеницы | 15 см |
звеньев в гусенице | 86 |
| длина опорной поверхности гусеницы | 392 см | брод | 155 см |
| давление на грунт | 0,89 кг/см2 | стена | 90 см |
| клиренс | 56 см | ров | 245 см |
| радиус разворота | 10 м | градиент | 28° |
| двигатель | Maybach HL 230 P 30; 12 цилиндров, V 60°, 23,1 л3 |
запас топлива | 720 л |
| мощность | 600 л.с.
@ 2500 об/мин (норма) 700 л.с. @ 3000 об/мин (максимум) |
коробка передач | 7 передних 1 задняя |
| топливо | бензин | автономность по дороге | 250 км |
| расход топлива, шоссе | 280 л / 100 км | автономность по просёлку | 100 км |
| расход топлива, просёлок | 700 л / 100 км | скоросто по дороге | 55 км/ч |
| удельная мощность | 15,4 л.с./тонну | скорость по просёлку | 30 км/ч |
| броня | лоб | борт | корма | верх | низ |
| корпус | 60 мм > 35° |
40 мм > 90° |
40 мм > 650° | - | 30 мм >
0° впереди 16 мм > 0° сзади |
| надстройка | 80 мм > 35° | 50 мм > 60° | 40 мм >55° | 25
мм >7° 16 мм >0° |
- |
| маска | 100 мм > Saukopfblende | ||||
| тип брони | катанная гомогенная | соединение | сварка | ||
| время выпуска | январь 1944 - март 1945 | количеситво | 419 |
| производители | Muehlenbau und Industrie AG; Maschinenfabrik Niedersachen Hannover, GmbH; Maschinenbau und Bahnbedarf; |
||
навигация по теме
источники
Bruce Culver -- Panther In Action -- Squadron/Signal Publications
М.В.Коломиец, И.Б.Мощанский -- 1945. Танковые войска Вермахта -- Фронтовая иллюстрация, 1/2001
Janucz Ledwoch -- Panzer Colors -- Wydawnictwo Militaria, 1994
Walter J. Spielberger -- Panther & Its Variants -- Schiffer Millitary/Aviation History Atglrn, PA
